Combo FTTR雙模融合測試方案詳解

為實現PON 鏈路負荷分擔，差異化保障業務 SLA 需求，中國移動聯合產業鏈推出Combo FTTR技術方案，即：FTTR+技術方案。1 代 FTTR 系統可支持按需隨選接入 2 代 PON 局端，適配局端發展千兆，滿足用戶無感持續升級帶寬需求。

從Combo FTTR 關鍵技術來看：已基于光層OAM 實現對 Combo FTTR 上聯接口的工作模式遠程管控，支持按需動態調整。Combo FTTR 器件產業鏈較成熟，可復用 Combo OLT、GPON 及 10G PON BOSA產業鏈。

從局端Combo 端口的場景來看：FTTR+還可以隨著局端 XG(S)-PON 以及 GPON 端口利用率的動態變化和用戶業務 SLA 不同需求，F(xiàn)TTR+主設備可按需支持遠程切換上聯接口工作模式的能力，一方面對局端實現 PON 鏈路負荷分擔，另一方面差異化地保障業務 SLA 需求，差異化承載手段進一步豐富。

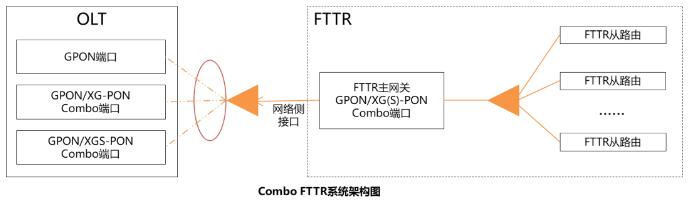

系統架構可視化:

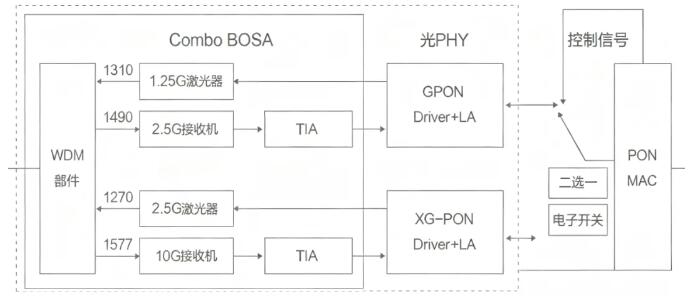

我們首先簡單來看一下Combo FTTR器件技術：與傳統GPON BOSA或10G PON BOSA相比，F(xiàn)TTR+上聯接口BOSA通過內部WDM將收發功能進行合分波集成，形成小型化Combo光器件。這種設計優化了器件結構，提高了集成度。同時，BOB方案的應用使得光PHY與MAC直接相連，簡化了信號處理流程。一個Combo PON BOSA同時包含了GPON和10G PON的兩個物理通道，為FTTR主設備提供了豐富的物理接口選擇。

從上圖可以看出，ComboFTTR的PON口有兩套BOSA通道，意味著制造工藝流程中，兩個BOSA通道都要做BOB調測（校準、校驗）。而傳統FTTR主網關PON只需要調測1個BOSA通道。因此：當前Combo FTTR光貓大規模生產相對于普通FTTR來說面臨如下核心挑戰：

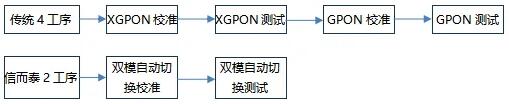

1.工序繁瑣：傳統測試方案4個工序

單模FTTR ONU口僅需2道工序。Combo FTTR因雙模式都需要獨立測試，工序暴增至4步。工序數量增加2個，線體長度同步增加4米以上，配套的質檢、工藝管理等復雜度成倍增加，影響不容小覷。

注：BOB調測方案一般有：BOB調測分站（校準和校驗分2個工序）和一站式BOB調測（一個工序包含調：校準和測：校驗）方案。本文統一按照傳統的BOB調測分站方案介紹。

2.成本效率雙重打擊：傳統方案單線四個工序需要4臺光綜測儀+4臺誤碼儀+4臺光路綜測儀。

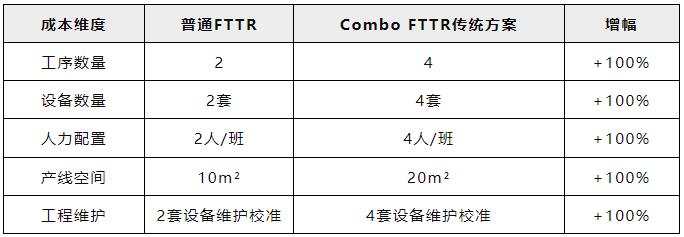

Combo FTTR主網關相對于普通FTTR網關的生產制造，工序翻倍，成本翻倍，效率減半，Combo FTTR生產之痛如何破？

核心理念：實現“一機多能，一次投資，全場景覆蓋”。

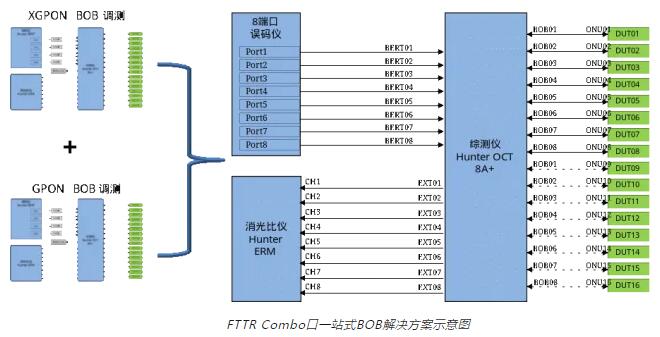

通過極簡化測試流程，極致利用設備能力。通過XG(S)-PON/GPON雙模切換，實現XG(S)-PON/GPON一站式 BOB 校準或測試。如下圖所示：

依賴條件：

1）ONU支持配置PON口工作模式，確保測試過程中可以切換XG(S)-PON或者GPON雙模工作模式，從而達到不同模式的測試覆蓋。

2）誤碼儀每個通道都支持10G、2.5G、1G多模式自動切換，確保可以測試過程中免人工干預，更換光纖光路，全面覆蓋XG(S)-PON、GPON ONU口以及miniOLT的GPON OLT口測試。

3）綜測儀、消光比儀同理需要支持10G、2.5G、1G速率以及多波長測試需求。

BOB校準流程如下：

1）配置ONU工作模式為XG-PON（假設ONU啟動工作模式為XG-PON）；

2）配置誤碼儀工作模式為XGPON，輸出10G PRBS碼型；

3）執行XG-PON 模塊BOB校準；

4）配置ONU工作模式為GPON；

5）配置誤碼儀工作模式為GPON，輸出2.5G PRBS碼型；

6）執行GPON 模塊BOB校準；

對于BOB校驗工序的流程和BOB校準流程類似，同樣的方法可以完成一站式雙模校驗測試。同樣的道理，對于一站式BOB調測實施方案也可以采用同樣的方法，達成一站式雙模BOB調測的效果。

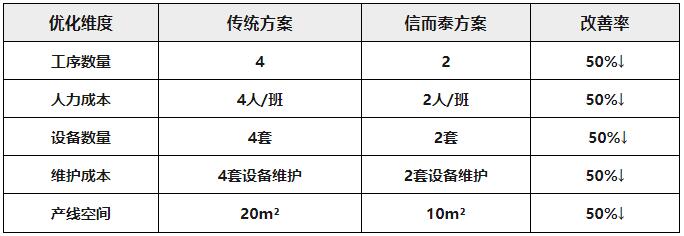

Combo FTTR 的ONU口調測改進方案實施效果：

進階價值：

● 質量躍升：光纖操作減少50%，測試通過率提升20%+

● 極限優化：產線生產工藝流程成熟以后，甚至可進一步合并為1工序完成XGPON&GPON雙模校準&測試

信而泰Hunter Combo FTTR測試解決方案用‘三化’革新，讓測試效率與成本控制不再對立！

核心架構：BigTao6100測試系統+ Hunter OCT綜測儀。極簡環境實現二合一測試能力：

● 流量測試：單框支持96口任意速率搭配，完美配合10GE/2.5GE電口對接

● 功率防偏校驗：Tx/Rx雙向校驗；多點Offset偏差校驗，上下行光路分離，提高直通率。

在測試環境復雜度不變的情況下，一站式完成流量測試、功率校驗、信息核對，達到減少工序降低成本的良好效果。

 技術細節詳見往期文章：技術前沿：揭秘Hunter OCT-8A如何一站式解決光貓功率校驗與流量測試難題
